VARIO spitzzulaufender Seitenkeil / Abschlusskeil für Terrassenüberdachung nach Maß

Der VARIO ist ein spitz zulaufender Seitenkeil (Abschlusskeil) aus Aluminium und Glas für Terrassenüberdachungen aus Holz oder Aluminium. Wir fertigen ihn individuell nach Maß für Überdachungen mit einer Neigung von 4° bis 14°. Er läuft in der Spitze bis auf 0 mm aus.

Hat Ihre Terrassenüberdachung eine Neigung, entsteht an den Seiten eine Schräge. Um darunter zum Beispiel eine Glasschiebewand montieren zu können, brauchen Sie einen Seitenkeil, der diese Schräge ausgleicht. Dafür gibt es zwei Lösungen: Der VARIO läuft spitz bis auf 0 mm zu – so wird die niedrigste Höhe an den Seiten Ihrer Überdachung nicht noch weiter verringert. Der SE58 ist an der kurzen Seite mindestens 150 mm hoch und kann auch die ganze Seite schließen, zum Beispiel aufgesetzt auf eine Mauer oder bis hinunter auf das Fundament. Das FE58 ist das gleiche Element wie der SE58 – nur rechteckig, ohne schräge Seite.

Im Video zeigen wir Ihnen alle drei im Vergleich – direkt im Konfigurator. Video auf YouTube ansehen ↗ (https://www.youtube.com/watch?v=r4GLt04AbQw)

Der VARIO ist nicht so hoch wie ein Standard-Seitenkeil wie unser SE58, denn er läuft spitz bis auf 0 mm zu. Dadurch verringert er die Durchgangshöhe an den Seiten Ihrer Überdachung nicht: Sie haben mehr Platz und Kopffreiheit beim Durchgehen, und rundherum sind die Höhen in der Regel gleich.

Außerdem ist der VARIO viel einfacher zu montieren und verzeiht kleine Maßfehler – zur Not kürzen Sie ihn einfach an der Spitze. Ein Standard-Seitenkeil passt bei Maßfehlern dagegen nicht mehr richtig oder hat zu viel Luft an den Seiten.

Ja. Der VARIO endet in der Spitze bei 0 mm.

Für Terrassenüberdachungen mit einer Neigung von 4° bis 14°. Bei anderen Einbausituationen beraten wir Sie gerne.

Mit 58 mm Profilbreite passt er nahezu zu jeder Überdachung – egal ob aus Holz oder Aluminium. Voraussetzung ist eine Neigung zwischen 4° und 14°.

Sie messen immer das lichte Maß, also das Gesamtmaß der Öffnung, in Millimetern. Die Breite messen Sie z. B. von der Hauswand bis zur Stütze. Für die Höhe messen Sie die lange Seite und die kurze Seite der Öffnung: Die Differenz ist Ihr Bestellmaß Höhe – also das Maß von Unterkante Wandprofil bis Unterkante Rinnenprofil und damit die Höhe des VARIO an seiner höchsten Stelle. Eine Toleranz müssen Sie beim VARIO weder bei der Breite noch bei der Höhe abziehen.

Beispiel: Breite 3.489 mm = Bestellmaß Breite 3.489 mm. Höhe lange Seite 2.665 mm – Höhe kurze Seite 2.237 mm = Bestellmaß Höhe 428 mm.

Achten Sie darauf, dass der Untergrund waagerecht ist. Ist er nicht in Waage, gleichen Sie ihn vorher aus. Alles steht auch in der Aufmaßanleitung VARIO (PDF) (https://www.vimontec.de/media/36/29/0d/1791557499/Aufmassanleitung_Seitenkeil_VARIO_1026.pdf).

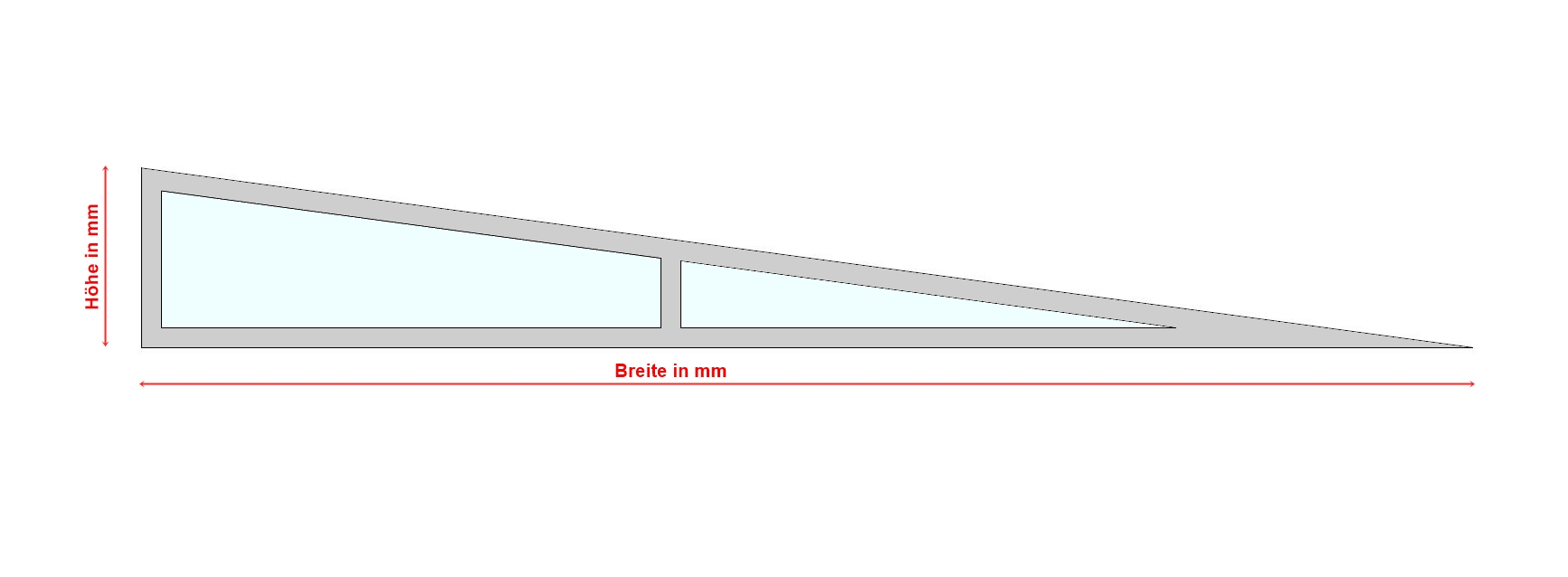

Die Breite liegt zwischen 2.500 mm und 5.000 mm. Die Höhe ist die Höhe des VARIO an seiner höchsten Stelle – zur Spitze hin läuft er auf 0 mm zu. Sie muss zu einer Neigung von 4° bis 14° passen: mindestens 7 % und höchstens 24,5 % der Breite. Beispiel: Bei 3.000 mm Breite sind 210 mm bis 735 mm Höhe möglich. Der Konfigurator prüft das automatisch.

Der VARIO lässt sich nachträglich leicht in der Breite anpassen – einfach an der Spitze kürzen. So machen Sie mit dem VARIO nichts verkehrt.

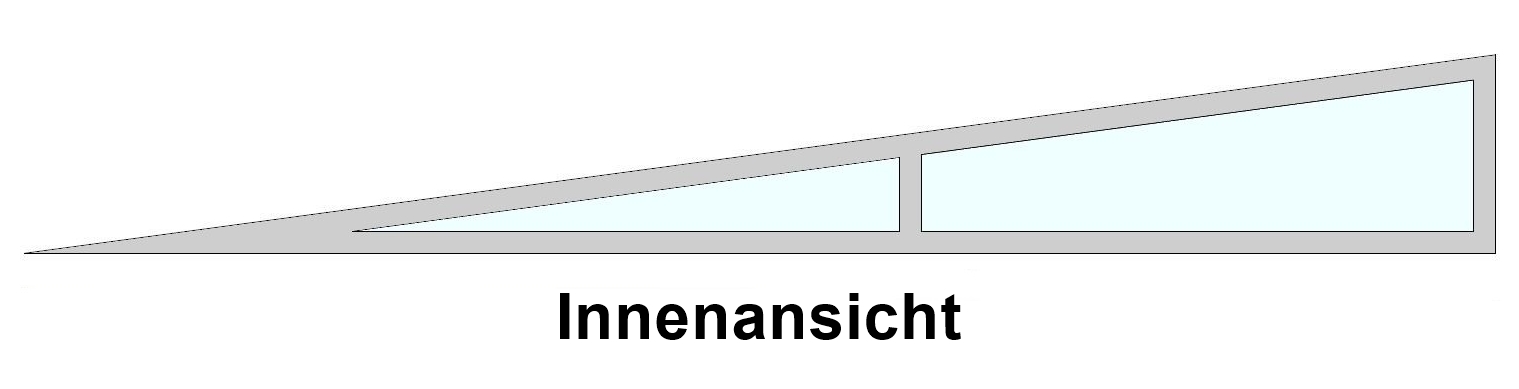

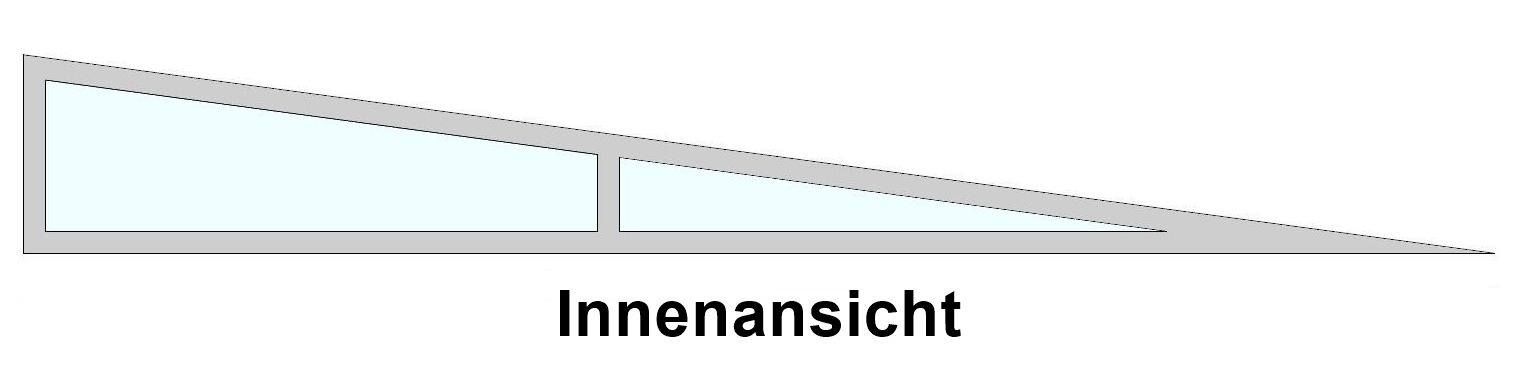

Die Position bestimmen Sie von innen gesehen: links (P1) oder rechts (P4). Möchten Sie beide Seiten Ihrer Überdachung schließen, bestellen Sie einen VARIO mit Position links und einen mit Position rechts.

Den Preis Ihres VARIO sehen Sie direkt im Konfigurator auf dieser Seite, sobald Sie Ihre Maße und Ihre Auswahl eingegeben haben. Klarglas und die Farben RAL 7016, RAL 9016 und RAL 9005 sind ohne Aufpreis, die übrigen Gläser und Farben mit Aufpreis.

Sie haben die Wahl: Klarglas für klare Sicht (ohne Aufpreis), Milchglas für mehr Privatsphäre oder getöntes Glas – durchsichtig oder undurchsichtig – für dezente Eleganz (jeweils mit Aufpreis). Alle Varianten bestehen aus Verbundsicherheitsglas (VSG): Splittert die Scheibe doch einmal, halten die Splitter sicher zusammen, statt herumzufliegen.

Sie wählen aus 38 Farben einer feinstrukturierten Farbpalette. Ohne Aufpreis: RAL 7016 Anthrazitgrau, RAL 9016 Verkehrsweiß und RAL 9005 Tiefschwarz (matt).

Gegen Aufpreis (matt): RAL 1002, 1019, 2001, 2009, 3001, 3009, 3020, 5007, 5011, 5014, 5017, 6005, 6009, 6015, 6018, 7001, 7011, 7021, 7023, 7035, 7040, 8001, 8002, 8011, 8012, 8014, 8015, 8016, 8017, 8022, 9001, 9006, 9007, 9010 und DB 703 Eisenglimmer. Weitere RAL- und DB-Farben sind auf Anfrage erhältlich.

Aus witterungsbeständigem Aluminium, aufwendig in Deutschland pulverbeschichtet. Die Profile sind 58 mm breit und nur 38 mm hoch – für eine großzügige Glasfläche und wenig störendes Metall.

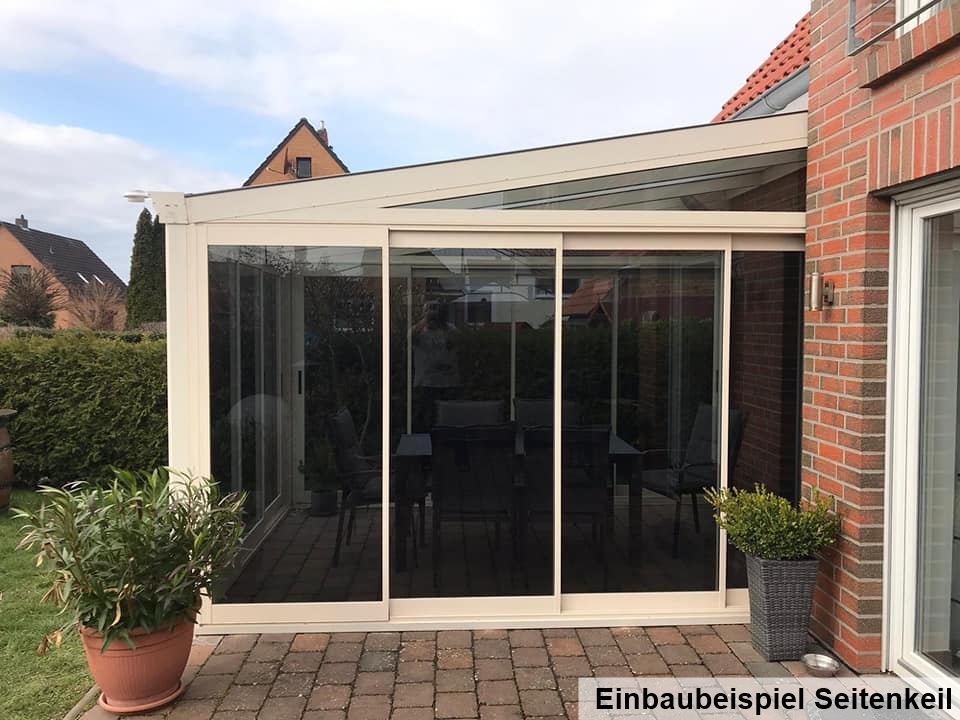

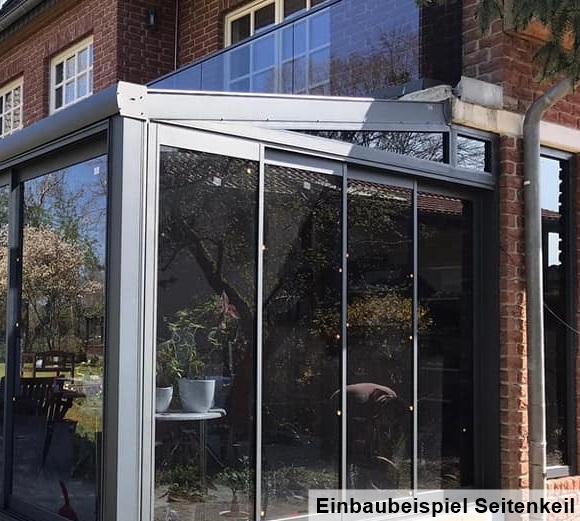

Unter dem VARIO können Sie die Seite Ihrer Terrassenüberdachung z. B. mit einer Glasschiebewand schließen – etwa mit der GSW10 ClearLine, der ESG10 CustomLine oder der isolierverglasten RSA20. Ebenso möglich ist eine Senkrechtmarkise wie unsere Senkrechtmarkise SRM1V.

Ja. Ihr Seitenkeil kommt nahezu fix und fertig montiert bei Ihnen an. Für die Montage nehmen Sie die Glasscheiben heraus und setzen sie danach wieder ein.

Regional liefern wir selbst, ansonsten liefert eine Spedition. Die Spedition meldet sich bei Ihnen, um einen Liefertermin abzustimmen, sobald die Ware bei uns abgeholt wurde.

Die Lieferzeit setzt sich aus der Fertigungszeit und der Versandzeit zusammen. Die aktuelle Angabe („Versandfertig in … Tagen“) finden Sie oben auf dieser Seite beim Preis. Danach beträgt die Lieferzeit innerhalb Deutschlands 1 bis 2 Wochen. Nach Österreich verlängert sich die Lieferzeit üblicherweise um etwa eine Woche.

Sie befestigen den VARIO mit Schrauben an den äußeren Trägern bzw. Sparren Ihrer Überdachung und an der Hauswand bzw. Stütze, an die er seitlich anschließt.

Ja. Der VARIO kommt nahezu fertig montiert an, eine klare und detaillierte Montageanleitung liegt bei. Holen Sie sich für die Montage eine zweite Person zur Unterstützung. Bei Fragen helfen wir Ihnen telefonisch oder per Videochat.

In der Regel: Maßband, Wasserwaage, Bleistift, Akkuschrauber, Metallbohrer, Schlagbohrmaschine, Cuttermesser, neutralvernetzendes Silikon mit Kartuschenpistole, Kunststoffkeile bzw. -plättchen, Schnittschutzhandschuhe, eine Trittleiter, Fugendichtband mit 10 bis 12 mm Breite (empfohlen) sowie Befestigungsmaterial passend zum Untergrund.

Kurz zusammengefasst: Um Zugluft und Wasser bestmöglich abzuhalten, empfehlen wir Fugendichtband, das Sie rundherum aufkleben. Setzen Sie den VARIO in die Öffnung und richten Sie ihn mit der Wasserwaage aus, bei Bedarf mit Kunststoffkeilen bzw. -plättchen. Die Bohrungen setzen Sie mittig im Profil: an den Ecken mit höchstens 150 mm Abstand, danach etwa alle 200 bis 350 mm. Bei größerem Abstand zur Wand bzw. Stütze hinterlegen Sie an den Bohrstellen Kunststoffplättchen, damit der Rahmen beim Festschrauben nicht herangezogen wird. Zum Schluss versiegeln Sie den Rahmen außen rundherum mit Silikon. Alle Schritte mit Abbildungen finden Sie in der Montageanleitung FE58, SE58 und VARIO (PDF) (https://www.vimontec.de/media/fc/64/94/1791534227/Montageanleitung_Festelement_FE58_SE58_VARIO_0926.pdf).

Die Montageanleitung liegt Ihrer Lieferung bei. Sie finden sie auch hier zum Download: Montageanleitung FE58, SE58 und VARIO (PDF) (https://www.vimontec.de/media/fc/64/94/1791534227/Montageanleitung_Festelement_FE58_SE58_VARIO_0926.pdf).

Glas: Reinigen Sie das Glas regelmäßig und bei Verschmutzung mit Wasser und einem handelsüblichen Glasreiniger ohne scheuernde Bestandteile. Verwenden Sie keine alkalischen Waschlaugen, Säuren oder fluoridhaltigen Reinigungsmittel.

Aluminiumprofile: Reinigen Sie die Profile regelmäßig und bei Verschmutzung. Die Oberflächentemperatur sollte dabei höchstens 25 °C betragen, ohne direkte Sonneneinstrahlung. Verwenden Sie nur pH-neutrale und lösungsmittelfreie Reinigungsmittel – lösungsmittelhaltige Reiniger greifen die Pulverbeschichtung an – und keine scheuernden oder kratzenden Mittel. Verschmutzungen durch Zement, Putz oder Gips sofort mit Wasser entfernen.
