UGM1V - Unterglasmarkise nach Maß

Die UGM1V ist eine elektrische Unterglasmarkise nach Maß für Terrassenüberdachungen. Sie wird unterhalb der Dacheindeckung an den Dachträgern montiert und bietet Sonnen- und Blendschutz: Sie spendet Schatten, reduziert Blendung, und unter der Überdachung bleibt es angenehm hell. Durch die ZIP-Führung schließt das Tuch seitlich weitgehend spaltfrei ab. Optisch fügt sich die Markise unauffällig in die Überdachung ein.

Die Senkrechtmarkise SRM1V wird senkrecht montiert, zum Beispiel seitlich an der Terrassenüberdachung oder vor Fenstern, und schützt vor blendender Sonne und neugierigen Blicken. Die Unterglasmarkise UGM1V wird unter der Dacheindeckung der Überdachung montiert und spendet Schatten von oben. Beide fahren elektrisch und haben eine ZIP-Führung. Aufdachmarkisen und Gelenkarmmarkisen haben wir nicht im Sortiment.

Im Video zeigen wir Ihnen beide Markisen im Vergleich – direkt im Konfigurator. Video auf YouTube ansehen ↗ (https://www.youtube.com/watch?v=Epf7UcgKrf8)

Messen Sie Breite und Tiefe in Millimetern an mindestens zwei Stellen und nehmen Sie jeweils das kleinste Maß. Achten Sie beim Ausmessen des Daches auf die Rechtwinkligkeit – die Markise funktioniert nur einwandfrei, wenn sie rechtwinklig montiert wird.

Aus den gemessenen Werten berechnen Sie die Bestellmaße: die Markisenbreite abhängig von der Montageart und die Markisentiefe abhängig von der Dachneigung (siehe die beiden folgenden Fragen). Alles steht auch in der Aufmaßanleitung UGM1V (PDF) (https://www.vimontec.de/media/de/f6/86/1791557500/Aufmassanleitung_Unterglasmarkise_UGM1V_1026.pdf).

Das hängt von der Montageart ab:

Direktmontage: Markisenbreite (MB) = Dachbreite − 10 mm (5 mm je Seite).
Montage mit Winkeln: Markisenbreite (MB) = lichtes Maß zwischen den Trägern.

Beispiel Direktmontage: Dachbreite 4.000 mm → Markisenbreite 3.990 mm.

Markisentiefe (MT) = Terrassendachinnenmaß (TI) − Differenzmaß (Dif). Das Differenzmaß hängt von der Dachneigung ab:

Beispiel: Terrassendachinnenmaß 3.500 mm bei 8° Dachneigung → 3.500 − 59 = 3.441 mm Markisentiefe.

Berücksichtigen Sie zusätzlich mögliche Hindernisse wie z. B. Regenrohre.

Die Aufmaßanleitung gilt für den Standardfall mit den Dachneigungen aus der Tabelle (4°, 5°, 6°, 8°, 10°, 12° und 14°). Bei anderen Dachneigungen oder Einbausituationen beraten wir Sie gerne persönlich: telefonisch unter +49 5457 9338492, per WhatsApp oder per E-Mail an info@vimontec.de.

Die Unterglasmarkise UGM1V wird nach Maß gefertigt: Breite von 3.000 bis 6.100 mm, Tiefe (Ausfall) von 2.500 bis 4.500 mm. Die Maße geben Sie im Konfigurator in Millimetern ein.

Bei beiden Montagearten wird die Markise ausschließlich mit ihren Führungsschienen an den Dachträgern Ihrer Terrassenüberdachung befestigt. Beide sind ohne Aufpreis wählbar.

Direktmontage: Die Führungsschienen werden über eine offene Montagekammer, werkseitig vorgegebene Montagelöcher und Montageriegel aus Stahl direkt an den Trägern befestigt. Markisenbreite = Dachbreite − 10 mm.

Montage mit Winkel: Die Markise wird mit Befestigungswinkeln an den Trägern montiert. Markisenbreite = lichtes Maß zwischen den Trägern. Vorteil: Ihre Überdachung lässt sich auch nachträglich noch mit Glasschiebeelementen erweitern.

Die Unterglasmarkise wird ausschließlich mit den Führungsschienen an den Dachträgern Ihrer Terrassenüberdachung verschraubt. Je Führungsschiene sind – abhängig von der Tiefe der Markise – 3 bis 4 Befestigungspunkte vorgesehen. Die Positionen sind durch Montagelöcher in den Führungsschienen vorgegeben.

Befestigungsschrauben werden nicht mitgeliefert, da sie zu den Trägern Ihrer Überdachung passen müssen. Das Befestigungssystem ist für Sechskantschrauben mit Schlüsselweite 10 mm geeignet, mit Scheibe oder Bund bis maximal 14 mm Durchmesser.

Gehäuse und Ausfallstange kommen vollständig vormontiert. Die Zuggurte sind werkseitig passend zur Tuchlänge eingefädelt und an Tuchwelle und Ausfallstange fixiert. Für den Transport sind die beiden Führungsschienen demontiert und in Schutzfolie verpackt, die vorgespannten Federn sind mit Blockierschrauben gesichert. Im Karton liegen außerdem Montagematerial, Anleitungen und die Fernbedienung (bei Funkmotor).

Prüfen Sie vor der Montage, ob Befestigungselemente, Tuchfarbe sowie Motorart und Motorposition mit Ihrer Bestellung übereinstimmen.

Die Lieferzeit setzt sich aus der Fertigungszeit und der Versandzeit zusammen. Die Fertigungszeit ist je nach Saison unterschiedlich – die aktuelle Angabe („Versandfertig in … Tagen“) finden Sie oben auf dieser Seite beim Preis. Danach beträgt die Lieferzeit innerhalb Deutschlands 1 bis 2 Wochen. Nach Österreich verlängert sich die Lieferzeit üblicherweise um etwa eine Woche.

In der Regel ja. Wie unsere Glasschiebeelemente passt die Unterglasmarkise UGM1V an die meisten Terrassenüberdachungen vieler Hersteller – auch an Überdachungen aus Holz. Sie wird mit ihren Führungsschienen an den Dachträgern befestigt. Wenn Sie unsicher sind, beraten wir Sie gerne: telefonisch unter +49 5457 9338492, per WhatsApp oder per E-Mail an info@vimontec.de.

Ja, mit zwei Personen ist die Unterglasmarkise schnell montiert, bei größeren Markisen sollten Sie mehr Personen einplanen. Ein Montagelift unter dem Gehäuse wird empfohlen. Eine ausführliche Montageanleitung liegt bei, und bei Fragen helfen wir Ihnen telefonisch oder per Videochat.

Die Anleitung richtet sich an Monteure mit Erfahrung, etwa im Umgang mit Leitern, Werkzeugen und Befestigungsmitteln sowie in der Beurteilung der Bausubstanz. Den elektrischen Anschluss muss eine Elektrofachkraft vornehmen.

Ja. Elektrische Installationen müssen nach VDE 0100 durch eine zugelassene Elektrofachkraft erfolgen. Während der Montage muss die Stromzufuhr unterbrochen sein, damit die Markise nicht unbeabsichtigt fährt. Der Motor wird erst angeschlossen, wenn die Markise montiert und ausgerichtet ist.

1. Karton nach Beschriftung (Oben, Motorseite) hinlegen, öffnen, Montagematerial, Fernbedienung, Anleitungen und Führungsschienen entnehmen.
2. Transportsicherung lösen: rotes Zugband-Sicherungsband und Fixierung in der Ausfallstange.
3. Führungsschienen aufschieben: erst die Laufrollen der Ausfallstange in die Führungsschiene, dann den Reißverschluss des Tuchs in das Zip-Profil führen, das Zugband dabei straff halten. Den Motor noch nicht anschließen.
4. Führungsschienen fixieren: Ausfallstange bis zum Gehäuse schieben und die Fixierschrauben der Kraftübertragung festziehen.
5. Gurtspannung aktivieren (vor oder nach dem Einbau möglich): Zugband straffen – die Ausfallstange kommt dabei ca. 20 cm nach vorne –, Blockierschrauben herausdrehen, überstehendes Zugband verstauen, Wartungsklappen und Abdeckkappen einsetzen.
6. Befestigungspositionen mit einem Maßband von den Führungsschienen auf die Träger übertragen (keine elastischen Bänder wie Klebeband) und Schrauben bzw. Winkel anbringen.
7. Markise komplett anheben, Schraubenköpfe in die Montageöffnungen der Führungsschienen einführen, Montageriegel darüberschieben und die Schrauben sofort so weit anziehen, dass die Riegel nicht herausfallen.
8. Markise ausrichten (eine Diagonalmessung hilft), Motor durch eine Elektrofachkraft anschließen lassen, Probefahrt machen und die Endlagen prüfen.

Wichtig: Die Markise wird nur komplett zusammengebaut installiert. Die Führungsschienen dürfen nicht verdreht oder einzeln hochgenommen werden.

Die Montageanleitung liegt jeder Lieferung bei. Sie können sie auch hier herunterladen: Montageanleitung Unterglasmarkise UGM1V (PDF) (https://www.vimontec.de/media/94/ab/e7/1791534243/Montageanleitung_Unterglasmarkise_UGM1V_0926.pdf)

Die UGM1V fährt immer elektrisch, eine Handkurbel gibt es nicht. Im Konfigurator wählen Sie zwischen einem kabelgesteuerten Motor, bedient per Schalter (ohne Aufpreis), und einem hochwertigen Funkmotor von Somfy mit Fernbedienung (gegen Aufpreis).

Wird die Markise unterhalb von 2,5 m Höhe über einem zugänglichen Verkehrsweg montiert, darf sie nur über einen Tastschalter mit Sicht auf die sich bewegenden Teile bedient werden. Elektrische Steuerungen, Funkantriebe mit Rastschaltern und Rastschalter sind in diesem Fall nicht zulässig. Hintergrund sind Quetsch- und Scherbereiche, zum Beispiel zwischen Ausfallstange und Gehäuse.

Die Motorposition wählen Sie im Konfigurator: links oder rechts, jeweils ohne Aufpreis. Maßgeblich ist die Außenansicht – vom Garten aus auf die Überdachung geschaut.

Das sind die Endlagen des Motors. Sie werden nach der Montage bei der Probefahrt geprüft und bei Bedarf mit Hilfe der Bedienungsanleitung des Motors korrigiert.

Nein. Die Unterglasmarkise ist geschützt unter der Dacheindeckung Ihrer Überdachung montiert und muss daher – anders als viele Aufglasmarkisen – bei Regen nicht eingefahren werden.

Ja, bei Wind sollten Sie die Markise einfahren. Eine Windwiderstandsklasse ist nicht angegeben, da die Unterglasmarkise unter der Überdachung montiert ist.

Nein. Bei Frost oder Frostgefahr darf die Markise nicht bedient werden.

Nein. Zusätzliche Belastungen durch angehängte Gegenstände oder Seilabspannungen sind nicht zulässig – sie können zu Beschädigungen oder zum Absturz der Markise führen. An- und Umbauten, die der Hersteller nicht vorsieht, sind nur mit schriftlicher Genehmigung des Herstellers erlaubt.

Stoppen Sie den Motor sofort und prüfen Sie Einbau und Zusammenbau der Markise, zum Beispiel ob sie rechtwinklig montiert ist und die Laufrollen in der vorgesehenen Kammer der Führungsschiene laufen. Finden Sie die Ursache nicht, melden Sie sich bei uns: telefonisch unter +49 5457 9338492, per WhatsApp oder per E-Mail an info@vimontec.de.

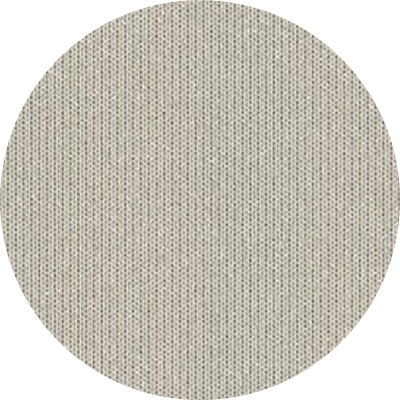

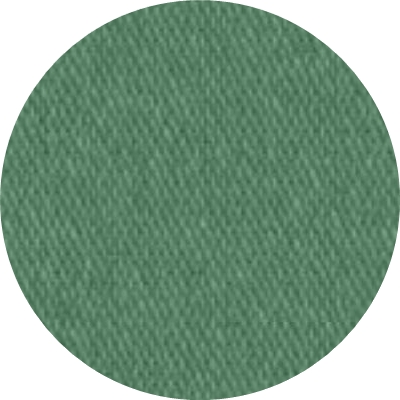

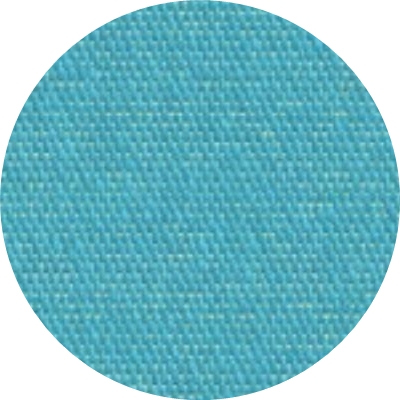

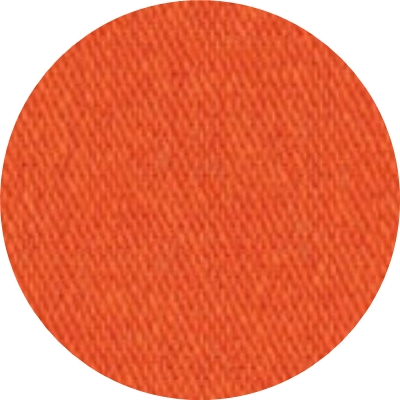

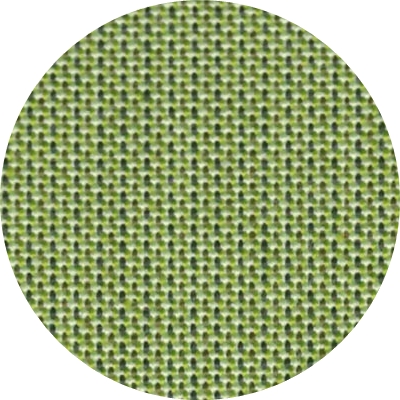

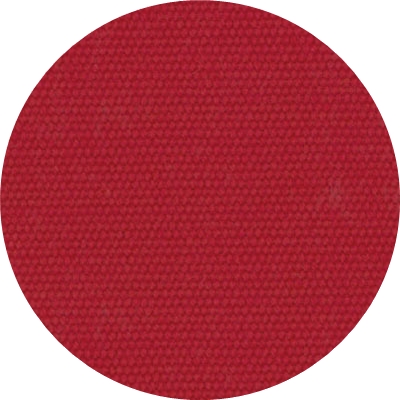

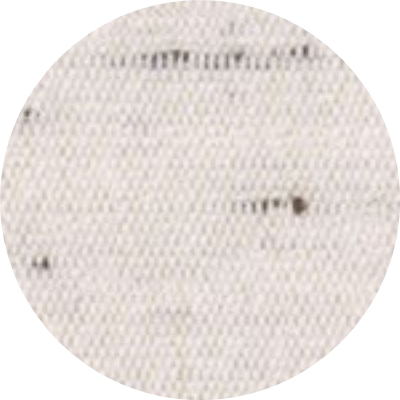

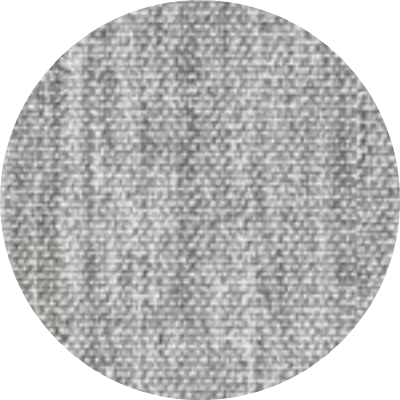

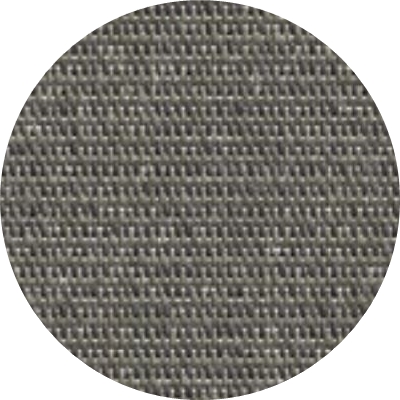

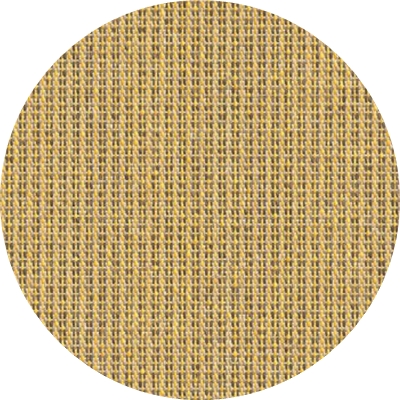

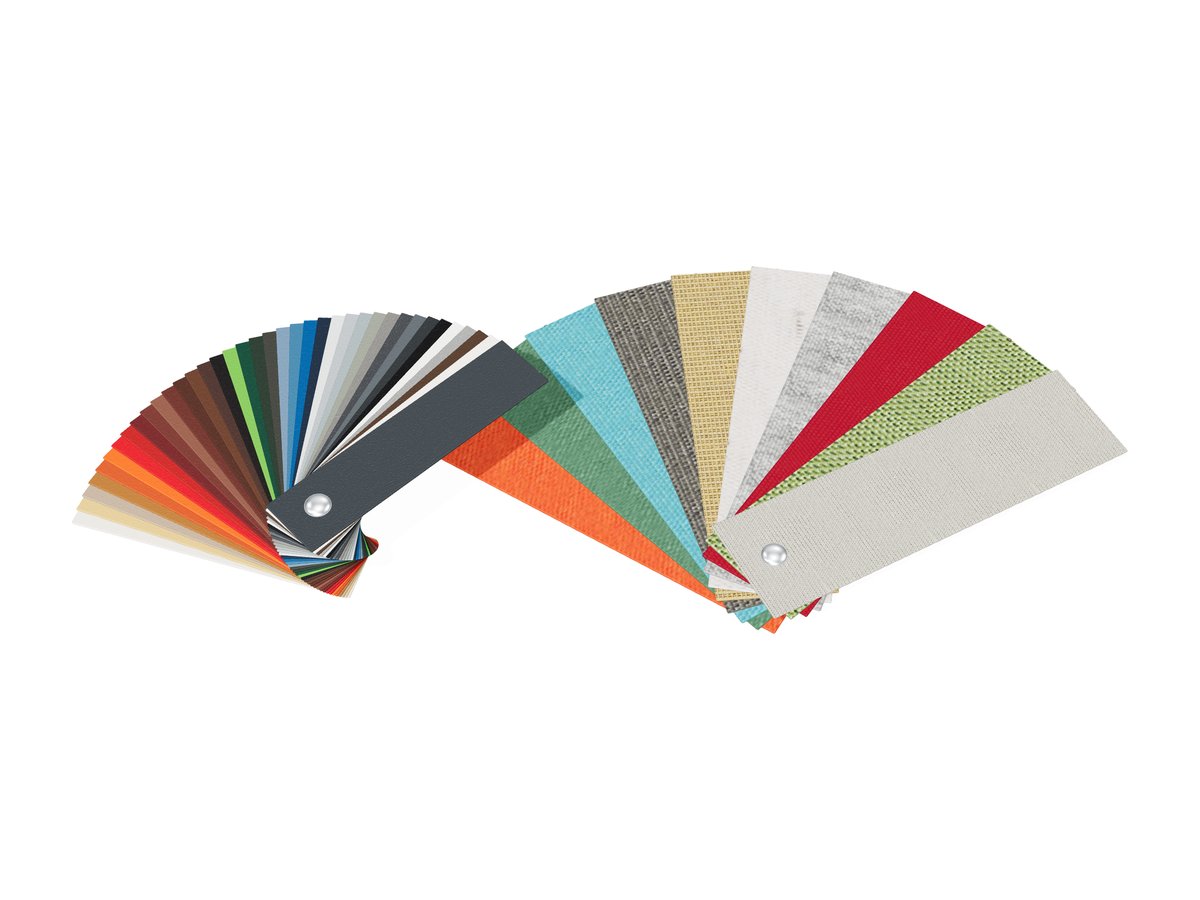

Das Tuch besteht aus Acrylstoff, der für seine UV-Beständigkeit und Langlebigkeit bekannt ist. Sie wählen aus 10 Tuchfarben, alle ohne Aufpreis: 314080 grau meliert, 314396 hellgrün meliert, 314347 weinrot, 314028 mittelgrau meliert, 314471 birke, 314727 dijon meliert, 314085 braun/grau meliert, 314153 türkisblau, 314624 grün und 314005 tomate.

Sie wählen aus 38 Gestellfarben. Ohne Aufpreis: RAL 7016 Anthrazitgrau mit Struktur, RAL 9010 Reinweiß, RAL 8014 Sepiabraun mit Struktur und RAL 9006 Weißaluminium mit Struktur.

Gegen Aufpreis (matt): RAL 1002, 1019, 2001, 2009, 3001, 3009, 3020, 5007, 5011, 5014, 5017, 6005, 6009, 6015, 6018, 7001, 7011, 7021, 7023, 7035, 7040, 8001, 8002, 8011, 8012, 8015, 8016, 8017, 8022, 9001, 9005, 9007, 9016 und DB 703 Eisenglimmer.

Auf Wunsch mischen wir Ihnen auch eine Wunschfarbe an, passend zu Überdachung, Fenstern oder Hausdetails.

Am Tuch sitzt seitlich ein Reißverschluss, der im Zip-Profil der Führungsschienen läuft. Dadurch schließt die Markise seitlich weitgehend spaltfrei ab, und seitlich eindringendes Sonnenlicht hat kaum eine Chance.

Die Unterglasmarkise UGM1V wird unter der Dacheindeckung Ihrer Terrassenüberdachung montiert. Dort ist sie geschützt und muss bei Regen nicht eingefahren werden – anders als viele Aufglasmarkisen, die auf dem Dach sitzen. Aufglasmarkisen (Aufdachmarkisen) und Gelenkarmmarkisen haben wir nicht im Sortiment. Für Sonnen- und Sichtschutz an der Seite der Überdachung bieten wir die Senkrechtmarkise SRM1V an.
